天津溴化鋰機組換熱器換熱銅管更換相關(guān)知識
信息來源：m.qzlawyer.cn 發(fā)布時間：2026.01.12
更換原因
1.腐蝕泄漏：天津近海，空氣中氯離子含量較高，加之水質(zhì)影響（若使用開式冷卻塔），易引發(fā)銅管點蝕、應(yīng)力腐蝕，導(dǎo)致制冷劑（水）或溶液內(nèi)漏。
2.機械磨損：水流速過高或含雜質(zhì)（泥沙、水垢）沖刷管壁，造成壁厚減薄或穿孔。
3.疲勞老化：長期熱脹冷縮及振動使銅管焊縫或脹接口松動。
---
更換關(guān)鍵流程
1.前期準(zhǔn)備：
-抽凈機組內(nèi)溴化鋰溶液并密封保存；
-氮氣吹掃殘留制冷劑，確保施工安全；
-拆除端蓋保溫層與管板螺栓。
2.舊管拆除：
-采用拉拔工具逐根抽出舊銅管；

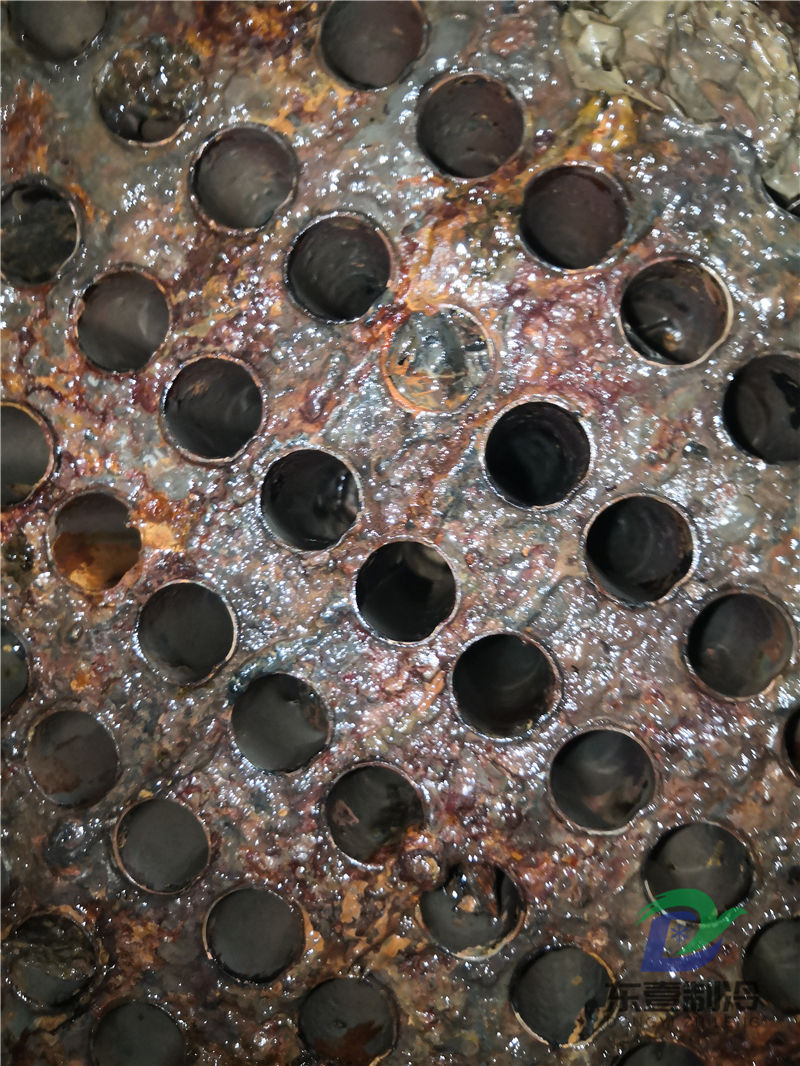

-清理管板孔內(nèi)殘膠、銹垢，檢查管板平面度。
3.新管安裝：
-選用TP2無縫紫銅管（壁厚≥1.0mm），長度預(yù)留熱膨脹余量；
-機械脹管：控制脹管率（5%~8%），過脹易裂，欠脹易漏；
-管口翻邊（15°~30°），增強密封性。
4.檢漏與復(fù)位：
-水側(cè)注水加壓至0.8MPa，保壓24小時無滲漏；
-恢復(fù)端蓋，抽真空后充注溶液。
---
天津地區(qū)注意事項
-防腐蝕選材：建議采用BFe10-1-1白銅管或鈦管替代普通銅管，提升耐海水腐蝕能力。
-水質(zhì)管理：更換后必須加強水處理（軟水+緩蝕劑），定期清洗冷卻塔，控制氯離子＜50ppm。
-脹管工藝：管板若為碳鋼，脹管后需對管口涂環(huán)氧樹脂防腐，避免電化學(xué)腐蝕。
---
質(zhì)量保障
-氣密性檢測：銅管更換后需進(jìn)行整機正壓檢漏（0.1MPa氦氣）與真空保壓測試（≤10Pa/24h）。
-溶液再生：舊溶液需過濾、再生（調(diào)整pH值10.5~11.5，去除Fe2?），避免新管二次腐蝕。
>提示：更換過程需由團(tuán)隊操作，避免損傷管板或密封面。天津濱海項目建議優(yōu)先選用耐蝕材料，延長換熱管壽命。
